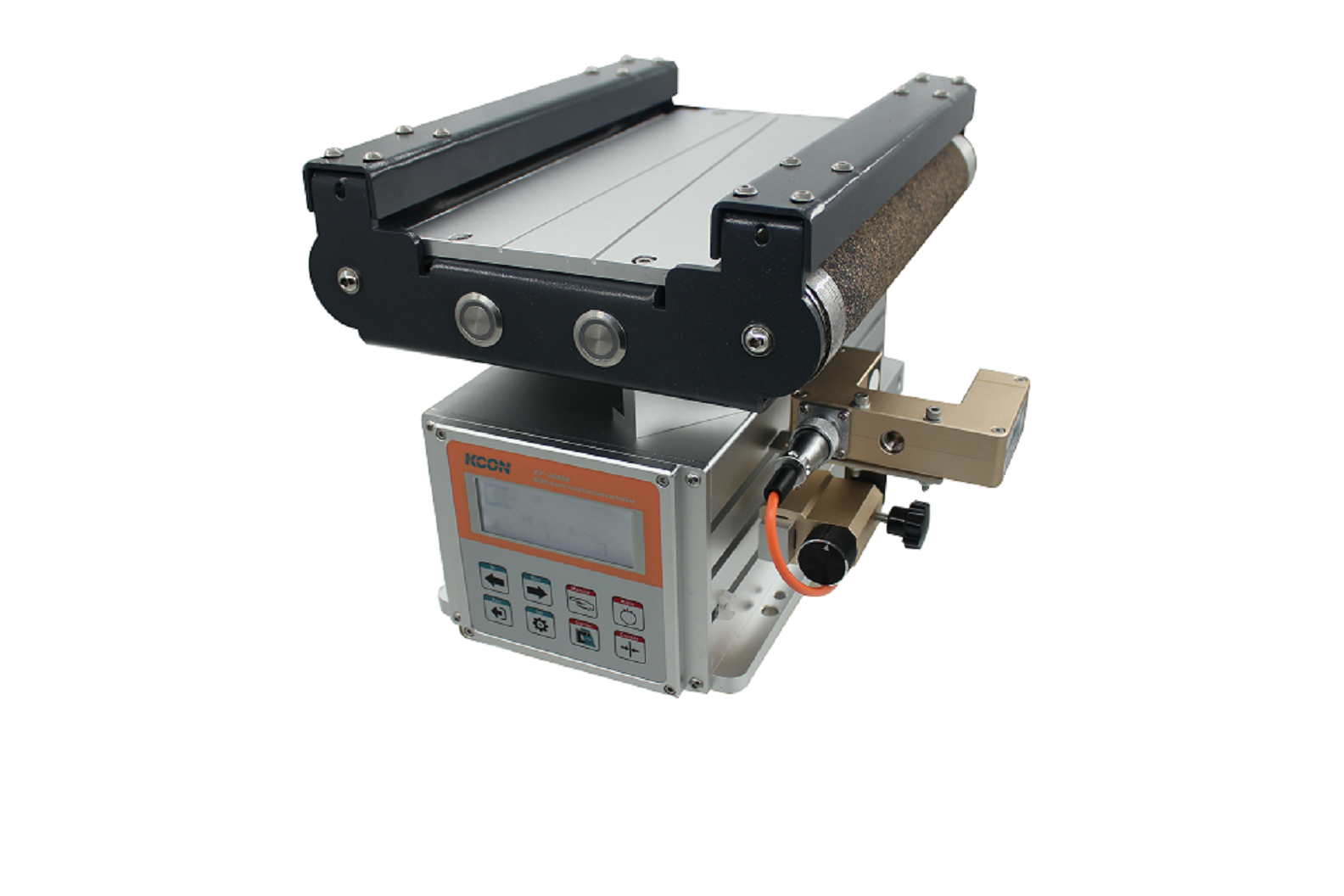

型号：PGL-S500
产品特点：
纠偏导正架PGL-S500采用一体化设计，结构紧凑，并以组件方式提供给用户，所以用户使用安装极为简便、
快捷。它采用导轴定位与旋转结构，精度高、刚性好、形变小等特点，广泛用于卷材进行中的纠偏。PGL系
列导向驱动机构包含一套伺服驱动器和一套导向机构，其中导向机构在驱动器的驱动下以特定的轨迹运动，使通
过导向机构的片带材料因横向摩擦力及横截面张力分布变化而使其横向位置改变。
●主要应用于卷标印刷、卫生品、包装业
●航空插头联线，方便安全
●大量采用铝合金材料，有效降低了驱动惯量、缩小了响应时间
●特殊的导轨设计，使运动部件高紧密连接，运行稳定、无震动现象
●可加装FR-55传感器驱动架
●最大应用张力400～450N
●可选配红外线或超声波探眼
●特殊设计的运动轨迹使材料导正最佳化
技术参数：
导正精度(Guide Precision) |
≤±0.1mm |
滚轮长度(Roller Length) |
500mm |
滚轮直径(Roller Diameter) |
Φ60mm |
转移路径(Transfer Path) |
≤±60mm |
工作宽度(Work Width) |
480mm/500mm |
转移路径长度(Transfer Path Length) |
300mm/350mm |
工作速度(Working Speed) |
20~30mm/s |
环境温度(Ambient Temperature) |
0~50℃ |
保护等级(Protect Grade) |
IP40 |
